生产线设备、结构特点及主要性能：

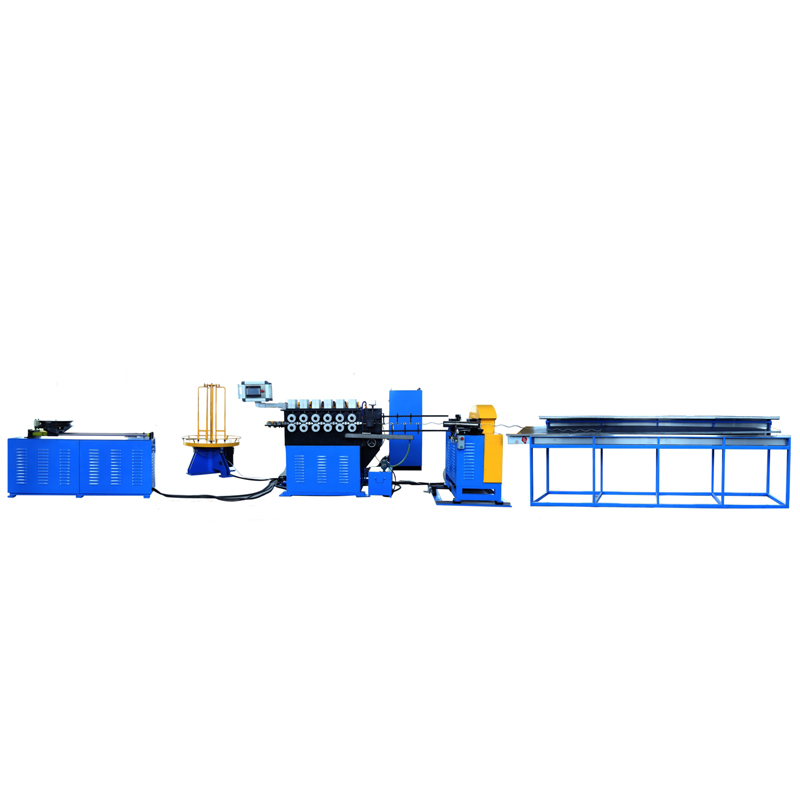

该生产线由输送机（含张紧卷筒）、成型机（含高速一体切割机）设备组成

电源：三相380V 50Hz

颜色：主体涂有蓝色油漆，设备盖板均为白色喷塑件。旋转警示部分为红色油漆

成型机（含高速一体切割机）：

1：主机送线部分采用六组（12个）压线轮（出线稳定），每组压线轮有三到四个线槽。其中，φ4.6mm、φ4.8mm、φ5.2mm、φ6.0mm、φ6.3mm、φ7.8mm 钢丝成型生产，设备可满足φ2.2mm、φ2.5mm、φ3.0mm、φ3.5mm、φ4.0mm、φ4.2mm铝材的要求，包层钢丝、镀锌钢丝、铝合金丝等13种线径φ9.2mm。所有压轮都有适用线径的永久标记备注：本机配备13线径的压轮、矫直轮、导向模具。成型模具配备φ6.3mm和φ3.5mm两种规格。

2：动力采用11KW变频电机，变频器品牌（台达），送丝速度0-100m/min，速度可调并液晶显示，送线能力（即线材直径）：铝合金丝可达9.5mm，镀锌钢丝为最大5.8mm。控制系统安全可靠。可与送丝机联动或反向控制，具有点动、常开、紧急停机等功能。

3：十二轮轴及其他传动轴强度均能满足实际生产要求，强度可靠，调质热处理，钢材采用优质钢材，适用于钢和可调轴承。进、出口导块采用优质模具钢，高频淬火，硬度60-62度（洛氏）。

4：压线轮直径127mm，厚度34mm。一般有四个线槽。材质采用国产优质模具钢H13或同牌号模具钢。经过高频淬火，硬度为60-62度（洛氏）。六对压线轮之间的平面度偏差不大于0.10mm，每对轮盘的平面度偏差不大于0.05mm。气缸作用在上轮盘到下轮盘的压力可以保证最大送丝能力的实现。压力为弹性压力，手动调节。六对压线轮运转平稳、噪音小、装拆方便。

5：模具安装及固定调节机构（XY方向具有数显功能）：调节范围左右、上下各100mm（无极），模架最大纵向调节范围130mm（带撑杆），底座模架有两层，一层是可更换的，另一层是不可更换的。模具外径分为30mm、40mm、49mm、60mm。

整个机构的调节应灵活可靠，力度应达到轮盘最大送丝能力时的推丝力度。机构（即线材未能进入模孔时）在特殊情况下不会松动、变形、损坏。设定架调整应灵活、可靠。小流道材质应为优质模具钢，说明经过淬火处理，硬度在56度左右。由于轮盘经常装卸，因此对轮盘孔和轴的尺寸有要求，键和键槽的尺寸可能会更大。为使其经久耐用，动力传动轴、齿轮、齿形带、皮带等传动系统均采用优质材料，保证工作强度、安全可靠、运转平稳、无明显异常噪音。

成型模架的导向孔和矫直轮的中心位置以及输送轮槽的位置必须调节灵活，操作方便。

6：润滑系统安全可靠，操作方便，无明显漏油现象。成型模具下方有一个接油装置，最好有一对轮子。模具润滑系统主要包括：油泵、油箱、循环管路、调节开关、接油箱、过滤装置等。

7：成型机加工效率高，每分钟送丝速度0-100m（无级可调），成型预绞丝可满足产品设计要求。

8：成型机主电机采用遥控无线操作（操作方便），成型机压辊操作采用光电安全保护装置。

切割机：

1：程序控制、动力：动力采用3KW变频减速电机（50HZ），变频器品牌（台达），切割速度0-78割/分（无极），速度可调并液晶显示，最大切割能力（即线径）：铝合金丝可达9.3mm，镀锌钢丝可达5.2mm。单丝最长切断长度为0-30米。控制系统安全可靠，操作灵敏。

2：切割机具有纵向调节功能，调节范围为300mm。手动调节，调节安全，稳定可靠，安装急停按钮。

3：刀具采用优质材料制成。坚固可靠、设计合理、耐用、更换方便。收料架设计合理，安全可靠，调节方便，调节范围200mm。

4：测量机构设计合理，操作方便。能满足测量精度要求。外径测量采用千分表。上下可调范围0-20mm，钢尺长度3000mm，毫米刻度，测板=3000mm，板直，测块（共十个），直径22mm，厚度有5mm、10mm、15mm、20mm、25mm、30mm、35mm、40mm、45mm、50mm，厚度精度±0.005mm。

5：预绞丝切断长度允许误差：±4mm。由于其他原因，误差范围可能在±5mm以内。

输送机（含张紧卷筒）：

1：垂直主动放线。动力：采用2.2KW调频减速电机，变频器品牌（台达），送丝速度0-60m/min，速度显示，最大负载能力1000kg，控制系统安全可靠，并可随张力变化线材（铝合金线可达9.3mm，镀锌钢丝可达5.8mm）并自动无级调速，与成型机联动，交互控制，点动，常开，紧急制动等功能。

2：有两种安装和固定线轴的机构。第一个是中心柱，固定木轮。中心柱直径为60mm。第二种是固定钢丝框架的中心柱。中心柱直径为60mm。钢丝架底部四个直角点设有锁紧装置。所有固定装置均安全可靠、使用方便。

3：传感装置和制动装置应灵敏可靠，整体框架安全可靠，保证其强度、刚度和稳定性。

电气性能配置：

所有设备均采用西门子PLC和西门子触摸屏控制，接近开关品牌为AUTONICS，电气安装符合国际标准。主要电器元件均采用施耐德品牌。预留数据采集接口，并提供PLC程序梯形图和I/O地址表，方便数据采集。
